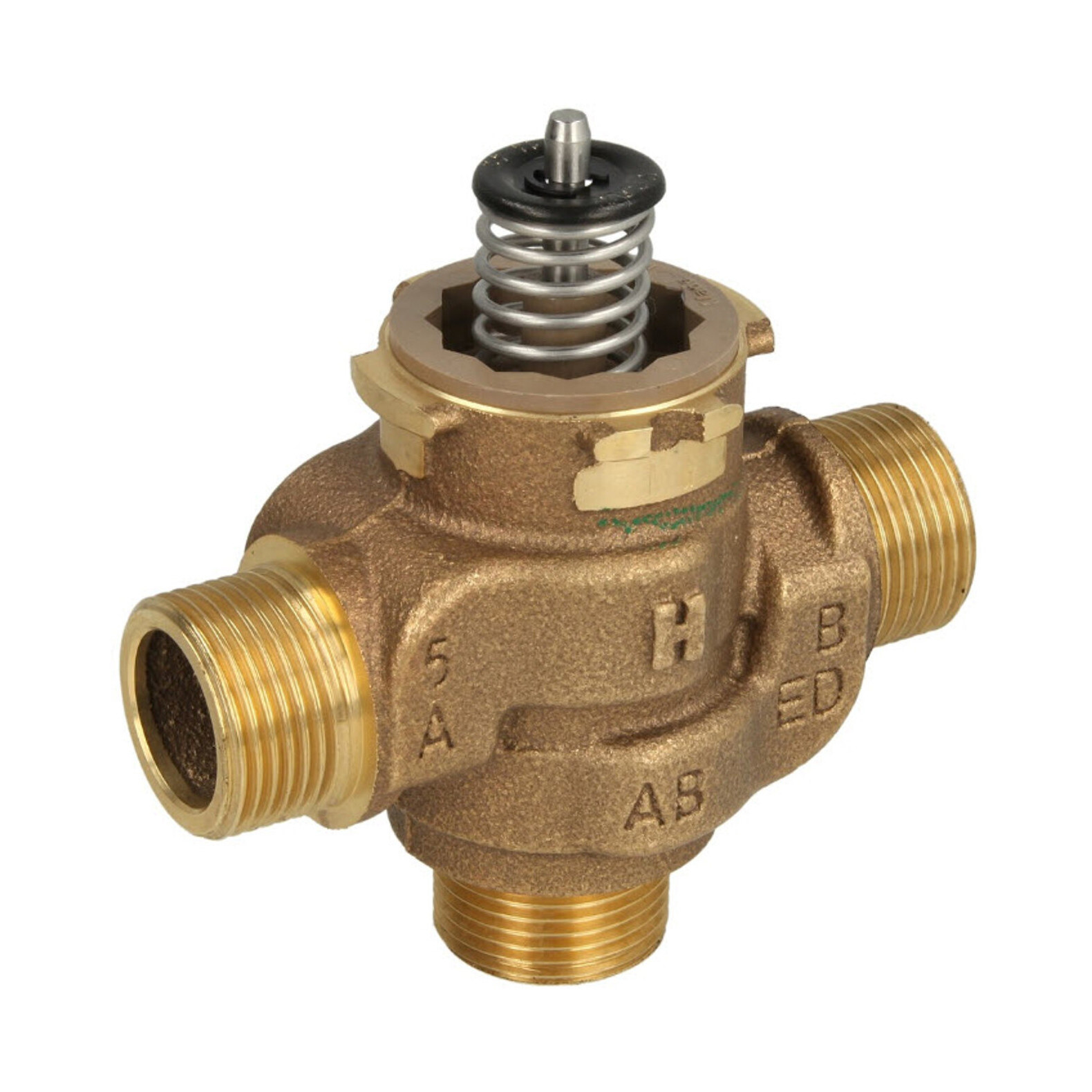

Vana de deviatie cu 3 cai Honeywell, seria VCZM, cu filet exterior de 1″

Vana de deviatie cu 3 cai Honeywell, seria VCZM, cu filet exterior de 1″

Seria de vane VC

Vanele de zona VC sunt utilizate in sisteme inchise de incalzire si de racire din aplicatii rezidentiale si comerciale usoare pentru a regla debitul de apa calda si/sau rece in limitele specificatiilor tehnice. Vanele VC sunt universale, intrucat se pot utiliza atat pentru aplicatii de reglaj, cat si on/off, de comutare. Le puteti utiliza pentru diverse aplicatii, combinand vanele si servomotoarele dupa dorinta. Depinde de creativitatea dumneavoastra cum si unde le folositi.

Dispozitivul este format din trei parti: corpul vanei, cartusul vanei si servomotorul. Asa cum se vede in imagine, corpul si cartusul vanei sunt livrate ca o singura unitate, dar cartusul vanei este disponibil si ca piesa de schimb.

Toate piesele mobile si de etansare ale vanei sunt construite in ansamblul cartusului. Combinatia dintre diversele tipuri de modele de cartus, corpuri de vana si servomotoare face ca aceasta gama de produse sa fie extrem de flexibila, indicata pentru numeroase aplicatii.

Specificatii:

• Agent: Apa sau amestec apa-glicol (continut de glicol max. 50%)
• Temperatura de lucru: 1…95°C, 120°C varf de scurta durata
• Temperatura ambianta: max. 65°C
• Presiune de lucru: max. 20 bar
• Presiune diferentiala: max. 4 bar

Avantaje

• Aproape la fel ca vanele cu bila, vanele VC se pot inchide la presiune mare de max. 4 bar
• Vanele VC sunt disponibile in doua versiuni: vane cu 2 cai si vane cu 3 cai de amestec/deviatoare:

• Vanele VC pot functiona in ambele directii de curgere, asa cum se vede mai sus.
• Cartusul vanei este inlocuibil, asa ca poate fi inlocuit fie cu acelasi tip de cartus, fie schimband tipul de cartus pentru a transforma vana din on/off in reglaj sau viceversa.
• Inlocuirea cartusului vanei este posibila numai dupa expirarea perioadei de garantie, altfel produsul isi pierde garantia.
• Unele variante sunt considerate solutii universale:
  • Versiunile cu cartus de reglaj pot fi utilizate si pentru aplicatii on/off daca sunt folosite cu servomotorul on/off
  • Servomotorul on/off VC4613 poate fi actionat si de controllere/termostate SPST si de controllere/ termostate SPDT
• Fara socuri hidraulice. O vana VC cu servomotor on/off inchide in 6 secunde, destul de rapid, dar nu produce socuri hidraulice (lovituri de berbec).
• Servomotoarele 230 V sunt standard, dar sunt disponibile si servomotoare 24V
• Servomotoarele pot fi montate pe vana printr-o miscare de impingere si rasucire. Nu este nevoie de scule
• Vana poate fi deplasata manual in pozitia de mijloc, apasand indicatorul de pozitie al servomotorului si ducandu-l in pozitia de mijloc.
• Intrucat temperatura minima a agentului este 1°C, vanele VC sunt potrivite si pentru utilizarea in sisteme de racire.

Bine de stiut

• Vanele de reglaj pot fi folosite si la aplicatii de reglaj si la aplicatii on/off, intrucat cartusul vanei inchide etans portul asociat in pozitia de capat.
• Vanele de reglaj au caracteristica de debit echiprocentuala.
• Cartusele de reglaj si on/off pot fi comandate ca piese de schimb.
• Cartusul on/off poate fi inlocuit cu un cartus de reglaj in acelasi corp al vanei si viceversa.
• Contactul SPDT (releu sau termostat) este universal, intrucat poate fi utilizat atat ca SPDT, cat si ca SPST.

Vanele VC cu 2 cai nu sunt nici vane NC (Normal Inchis), nici vane NO (Normal Deschis). Vanele VC nu au resort de intoarcere, sunt de tip „fail in place”: pentru ambele tipuri de servomotoare (SPDT si SPST), o pana de curent va lasa vana in pozitia in care se afla la intrerupere. La reluarea alimentarii electrice, vana va raspunde cererii controllerului.

Tipuri de vane si moduri de functionare:

Vane cu 2 cai:

• Daca sunt folosite pentru functionare on/off se numesc vane de zona.
• Daca sunt in functionare reglaj, se pot numi vane de reglaj.

Vane cu 3 cai:

• Daca apa intra prin doua porturi de admisie si iese printr-un port de evacuare (de la A si B la AB), vana este folosita in regim de amestec. Daca vana este in functionare on/off, este o vana de comutare in regim de amestec. Daca vana este in functionare de reglaj, este numita vana de reglaj in regim de amestec.
• Daca apa intra printr-un port de admisie si iese prin doua porturi de evacuare (de la AB la A sau B) vana este folosita in regim de deviere. Daca vana este in functionare on/off, este o vana de comutare in regim de deviere. Daca vana este in functionare de reglaj, este numita vana de reglaj in regim de deviere.

Functionare on/off sau mai bine spus functionare deschis/inchis ca urmare a folosirii unui servomotor on/off:

• Vanele cu 2 cai sunt actionate de servomotor fie in pozitia complet deschis (tija vanei comprimata – portul A e deschis), fie in pozitia complet inchis (tija vanei se extinde cu ajutorul fortei resortului – portul A e inchis).
• Vanele cu 3 cai sunt actionate de servomotor fie pentru a deschide portul A (tija vanei comprimata), fie pentru a inchide portul A, deschizand astfel portul B (tija vanei se intinde cu ajutorul fortei resortului), iar portul AB e mereu deschis.
• Nu exista pozitie de mijloc in aceasta functionare, portul A fiind ori complet deschis, ori complet inchis.
• Pentru functionare on/off pot fi utilizate si cartuse on/off si cartuse de reglaj; daca un cartus de reglaj e prevazut cu servomotor on/off functioneaza ca un cartus on/off.

Functionare de reglaj cu caracteristici echiprocentuale:

• Vana cu 2 cai poate regla debitul intre 0–100%. 0% inseamna ca portul A este inchis.
• Vanele cu 3 cai pot fi folosite fie ca vane de reglaj de amestec, fie ca vane de reglaj deviatoare, cand debitul la portul A este reglat intre 0–100%, respectiv la portul B intre 100–0%.
• Vanele VC de reglaj cu servomotor cu semnal flotant sau modulant se pot deplasa in orice pozitie intre pozitia complet inchis si cea complet deschis.
• Pentru aplicatii de reglaj sunt indicate numai cartuse pentru vane de reglaj.
